제품소개

Manual HYD. Remote Control System

  • Rack & Pinion Actuator

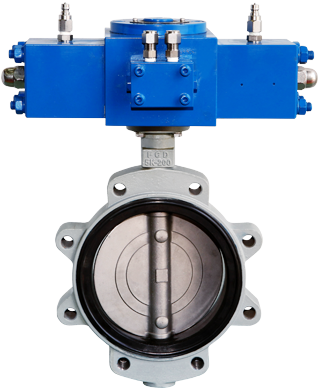

    외부로부터 공급되는 유압에 의해 RACK 기어를 밀어 PINION 기어를 90도 회전 운동으로 전환하는 구조로 Butterfly valve, Ball valve, Plug valve 등에 적용된다.

Specification

Specification
Max. Working Pressure
135 kg/㎠
Operating Fluid
Hydraulic Oil
Temp. Range
-20℃ - 80℃
Actuator Type
Double Acting
Travel Stop
90±5 Control Possible

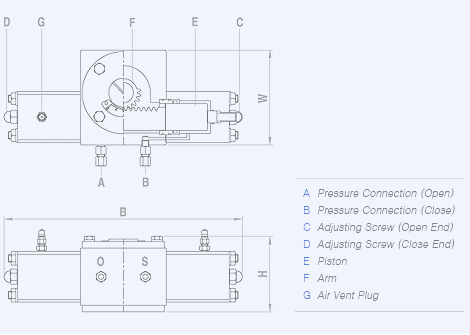

Dimension Table

Dimension Table Model HAG-D03 HAG-D05 HAG-D07 HAG-D10
B (mm) 270 420 525 660
W (mm) 120 175 215 280
H (mm) 100 135 180 220
Weight (Kg) 11 32 62 130
Oil Vol (cc) 29 92 243 666
Torque (N,m) 122 392 1,060 2,825
