Manual HYD. Remote Control System

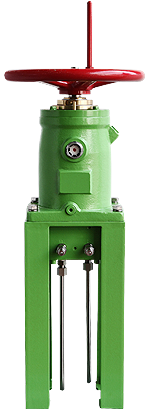

  • HYD. Transmitter

    핸들을 회전시키면 트랜스미터 내부의 캠 곡선 위로 실린더 블록이 돌면서 압력을 발생시키는 구조로 핸들을 좌우로 돌리면 두 개의 포트에서 각각 유압이 발생하여 Actuator를 Open / Close 시킨다.

  1. 트랜스미터 Standard type

  2. 멀티 트랜스미터 Mechanical type

  3. 멀티 트랜스미터 Electric type

  4. 멀티 핸드펌프 Mechanical type

Features

Features 01전기가 필요없는 수동 방식이라 어느곳이나 쉽게 설치가 가능하다.
02Indicator 기능이 있어 밸브 Open / Close 정도를 쉽게 알수 있다.
03간편하게 작동하면서 고압 발생이 가능하여 활용성이 매우 뛰어나다.
04볼륨에 따른 모델의 다양화로 Actuator 사이즈에 따라 최적의 제품 선정이 가능하다.
05Check Valve 및 Relief Valve 가 내장되어있어 압력조절이 쉬우며 Leakage가 없다.

Specification

Specification
Max. Working Pressure
135 kg/㎠
Operating Fluid
Hydraulic Oil
Temp. Range
-20℃ - 80℃
Setting Pressure (Standard)
Open : 90kg/㎠ Close : 80kg/㎠

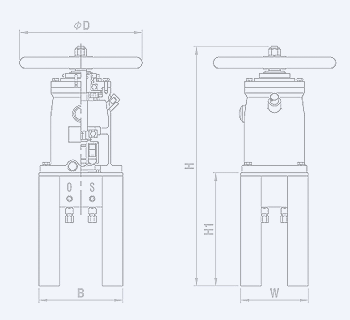

Dimension Table

Dimension Table Model HTM-CA HTM-CB HTM-CC HTM-CD
D 280 315 400 500
H 710 710 710 710
H1 400 400 400 400
B 205 205 205 205
W 165 165 165 165
Weight(Kg) 31 33 42 48
Discharge (cc/rev) 12 25 48 68
