Manual HYD. Remote Control System

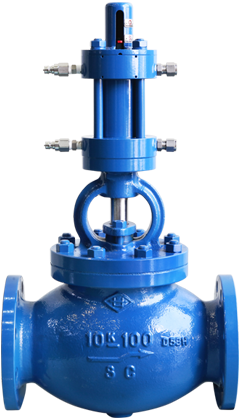

  • Linear Actuator

    외부로 부터 공급되는 유압에 의해 PISTON을 밀어 ROD를 상하 운동 시키는 구조로 Globe Valve, Angle Valve, Gate Valve, Surface Valve, Storm Valve 등에 적용된다.

Specification

Specification
Max. Working Pressure
135 kg/㎠
Operating Fluid
Hydraulic Oil
Temp. Range
-20℃ - 80℃
Actuator Type
Double Acting

Dimension Table

Dimension Table Model HAC-D04 HAC-D05 HAC-D06 HAC-D07 HAC-D09 HAC-D12 HAC-D15
ΦD(mm) 98 102 116 136 170 210 240
H (mm) 172+2×st 172+2×st 172+2×st 182+2×st 182+2×st 235+2×st 235+2×st
Weight (Kg) 8 22 34 75 130 230 350
Oil Vol (cc) 0.9×st 1.5×st 2.3×st 3.0×st 5.0×st 9.3×st 15.7×st
Force (ton) 0.8 1.2 1.8 2.4 4.0 7.5 12.5
