Manual HYD. Remote Control System

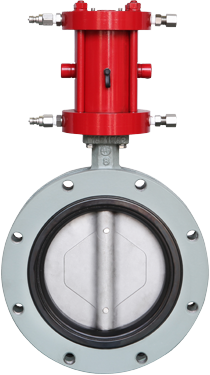

  • Slotting Piston Actuator

    외부로 부터 공급되는 유압에 의해 Piston의 Guide Slot 안내에 따라 상하 운동을 90도회전운동으로 전환하는 구조로 Butterfly valve, Ball valve, Plug valve 등에 적용된다.

Features

Features 01Vertical 구조로서, 배관시 주변 구조물의 간섭에 영향을 받지 않는다.
02주조품이 없어 Watertight 기능이 완벽하다.
03기존 제품에 비해 소형화 및 경량화 구조이다.
04Double, Single Acting Type 모두 가능하다.
05비상시 기어 박스로 수동 조작이 가능하다.

Specification

Specification
Max. Working Pressure
135 kg/㎠
Operating Fluid
Hydraulic Oil
Temp. Range
-20℃ - 80℃
Actuator Type
Double Acting
Travel Stop
90±5 Control Possible

Dimension Table

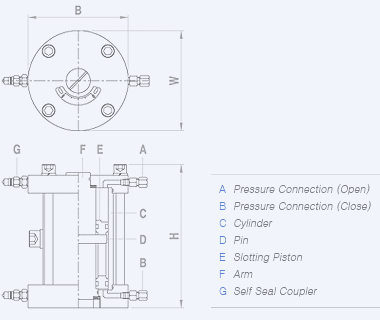

Dimension Table Model HAV-D06 HAV-D08 HAV-D11 HAV-D15 HAV-D18 HAV-D22
B (mm) 110 140 185 240 290 350
W (mm) 110 140 185 240 290 350
H (mm) 165 200 265 325 390 475
Weight (Kg) 6 12 28 65 105 200
Oil Vol (cc) 56 145 371 904 1,678 2,960
Torque (N,m) 164 378 1,000 2,492 4,440 7,660
